Brevini® Fluid Power
Brevini® Valves
The data shown in this page are for information only. The actual data will be issued according to customer.
Online support
Stel uw vraag en wij beantwoorden.

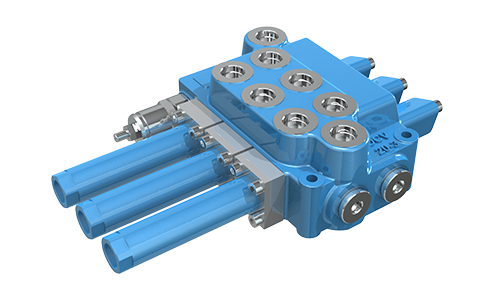

Directional valves
Brevini® Valves
De open-center stuurventielen behoren tot de spool valves category en worden gebruikt om de bewegingen van een of meer hydraulische aandrijvingen te regelen.
Open center
Pcont= 350 bar – 400 bar
| Series | Inlet flow | |
|---|---|---|
| DCV 20 | 40 | Monoblock |
| DCV 40 | 70 | Monoblock |
| DCV 30 | 40 | Section |
| DCV 50 | 70 | Section |
| DCV 80 | 120 | Section |
| DCV MG | 230 | Section |

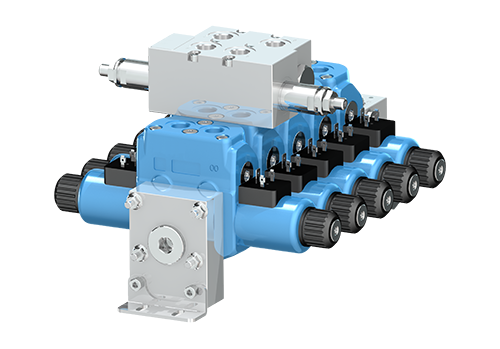

Stackable valves
Brevini® Valves
Size 6 On Off and proportional
Als onderdeel van de rijgbare kleppen serie, biedt de Brevini® CFS3- modulaire klep een elektro-proportionele, last onafhankelijk klep, geschikt voor hogere volumestromen in een compact ontwerp, met een lage drukval. Het maakt simultane bewegingen van aandrijvingen mogelijk, waarbij de beschikbare oliestroom evenredig wordt gedeeld, rekening houdend met de snelheden die de operator wenst.
Size 6 On Off and proportional
max = up to 310 bar
| Series | Flow max (I/min) | |
|---|---|---|
| CDC3 | 30 | On/Off compact |
| CD3 | 40 | On/Off |
| CD3L | 40 | On/Off LS signal |
| CX3 | up to 20 | Proportional control |
| CXQ3 | up to 25 | Proportional flow control |
| Size 6 pre - post compensated | ||
| Pmax = up to 310 bar | ||
| Series | Regulated flow | |
| CXDH3 | up to 35 | Proportional pre compensated |
| CDH3 | 1,3 - 26 | Proportional pre compensated |
| CFS3 | 60 | Proportional Flow Sharing |
| Modular options availables | ||
| Size 10 On Off | ||
| series | Flow max (I/min) | |
| CD5 | 80 | On/Off compact |
Proportional directional valves
Brevini® Valves
Breed scala aan elektrische sturingen zowel voltage/spanningsdeling als ampère gestuurd. Ook beschikbaar in ATEX-versie. Breed scala aan joysticks, enkele en multi-assen met extra bedieningsfuncties.
- Wide range of electric controls PWM
- available also in ATEX version
- Wide range of joysticks single and multi-axes (up to four) with additional control functions
Open en closed centre version
Max working pressure = 370 bar
| Series | Inlet flow | Section flow |
|---|---|---|
| HPV 41 | 160 | 130 |
| HPV 77 | 190 | 190 |
| HPV310 | 600 | 550 |
| Wide range of electric controls PWM | ||
| Available also in ATEX version | ||
| Wide range of joysticks single and multi-axes (up to four) with additional functions. |
Cetop valves
Brevini® Valves
Een hydraulisch stuurventiel stuurt de binnenkomende oliestroom in een bepaalde richting. De Cetop stuurventielen worden gekenmerkt door een eenvoudige modulaire constructie.
| Series | Flow max (I/m | Pressure (bar) |
|---|---|---|
| Cetop 2/NG04 | 20 | 250 |
| Cetop 3/NG06 | 60 | 350 |
| Cetop 5/NG10 | 120 | 350 |
| Cetop 7/NG16 | 300 | 350 |
| Cetop 8/NG25 | 600 | 320 |
| Atex valves | ||
| AD3 XG - XD | 60 | 250 |
| Proportional - Cetop valves | ||
| Cetop 2/NG04 | 10 | 250 |
| Cetop 3/NG06 | 40 | 350 |
| Cetop 5/NG10 | 100 | 320 |
| Subplates | ||
| BS/BM | 20 - 600 | 250 |
| Circuit selector | ||
| ADL/CDL | 80 | 320 |
Overzicht productportfolio
Voor een volledig overzicht van onze producten download de brochure.
