Brevini® Power Transmission

PIV® Extruder Drives

The data shown in this page are for information only. The actual data will be issued according to customer.

Online support

Stel uw vraag en wij beantwoorden.

Naar contactformulier

Beschikbare datasheets:

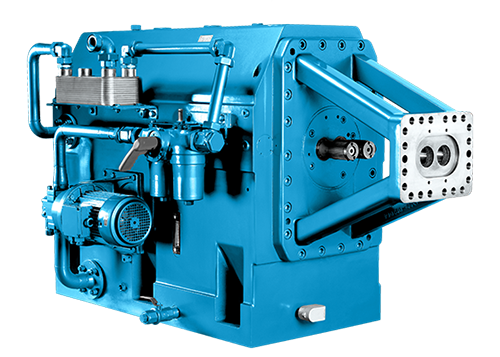

Twin Screw Extruder Drives
PIV® Extruder Drives

De hoogste koppels, efficiëntie en betrouwbaarheid zijn de belangrijkste kenmerken van onze POSITWIN-serie twin-screw extruder drives. Deze serie bereikt een koppelfactor tot 20 per as. De inzet-geharde tandwielen zijn geslepen en geoptimaliseerd met een profielcorrectie op basis van de buig- en torsiebelasting. De hoge overbrengingsverhouding zorgt voor een laag geluidsniveau. Axiale krachten gegenereerd door de machine tijdens extrusie worden geabsorbeerd in het tandwielkast door tandemlagers en zelf uitlijnende axiaallagers. Meer dan 7.000 Brevini Twin screw extruders zijn geproduceerd sinds 1985 en bewijzen hun betrouwbaarheid en prestaties nog dagelijks bij de toonaangevende bedrijven in de kunststof-, rubber-, farmaceutische en voedingsmiddelenindustrie.

Screw centre distance: a = up to 125 mm.
Torque factor: df up to 34,4 Nm/cm3.

SizeCentre distanceTorque Factor Nm/cm³
15/21.5-B2N4001015 - 21,523.700
21.1/25-B3N8201021.1 - 2513.500
23/25-B2N1311023 - 2522.000
31/37.5-B2N4011031 - 37,526.900
33.4/43-B2N4311033,4 - 4323.100
37.5/50-B2N8011037,5 - 5030.300
41/50-B2N8211041 - 5023.700
43.5-50B2N1221043,5 - 5030.000
48/54-B2N1321048 - 5423.500
48/62.5-B2N1921048 - 62,534.400
58.5/63-B2N2621058,5 - 6326.000
62.5/75-B2N3721062,5 - 7530.300
67.5/80-B2N4221067,5 - 8027.300
75/80-B2N5021075 - 8023.700
75/78-C2N5021075 - 7823.700
75/80-B2N6521075 - 8030.800
87/101-B2N1031087 - 10130.400
98/112-B2N1531098 - 11231.900
101/110B2N10310101 - 11219.400
116/125B2N20310116 - 12525.600

Beschikbare datasheets:

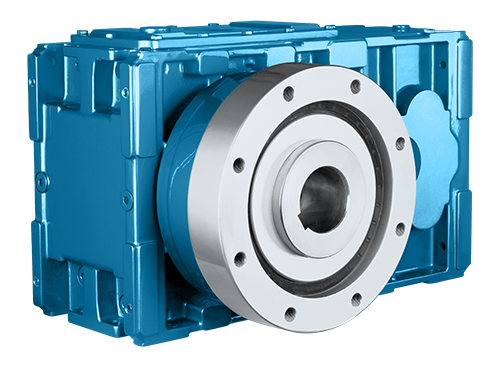

Single Screw Extruder Drives
PIV® Extruder Drives

Deze betrouwbare serie Brevini PIV-gearboxes, met externe of geïntegreerd druklager, kan worden geleverd in een paralelle of haakse uitvoering. De extruder aandrijvingen van de POSIREX-serie zijn volledig in Duitsland gemaakt. Het modulaire ontwerp van deze serie POSIREX is gebaseerd op ons assortiment rechte en haakse tandwielkasten, plus geschikte druklager onderdelen die direct beschikbaar zijn. Montagepositie horizontaal of verticaal, spatsmering en koelspiraal met of zonder injectiesmering zijn mogelijke opties. Deze Brevini PIV-serie is gebaseerd op onze brede ervaring in de kunststof- en rubberindustrie, met meer dan 20.000 aandrijfeenheden geproduceerd. Dagelijks bewijzen ze hun waarde door hun betrouwbaarheid en prestaties in extrusie-, compoundeer- en spuitgietmachines.

Nominal Torque 3.260 … 720.000 Nm.

SizeNominal Torque Nm
143.260
165.410
188.200
2011.800
2216.800
2523.300
2833.900
3147.000
3560.400
4079.000
42105.000
45134.000
47164.000
50194.000
53239.000
56297.000
60343.000
63416.000
67483.000
71555.000
80720.000
